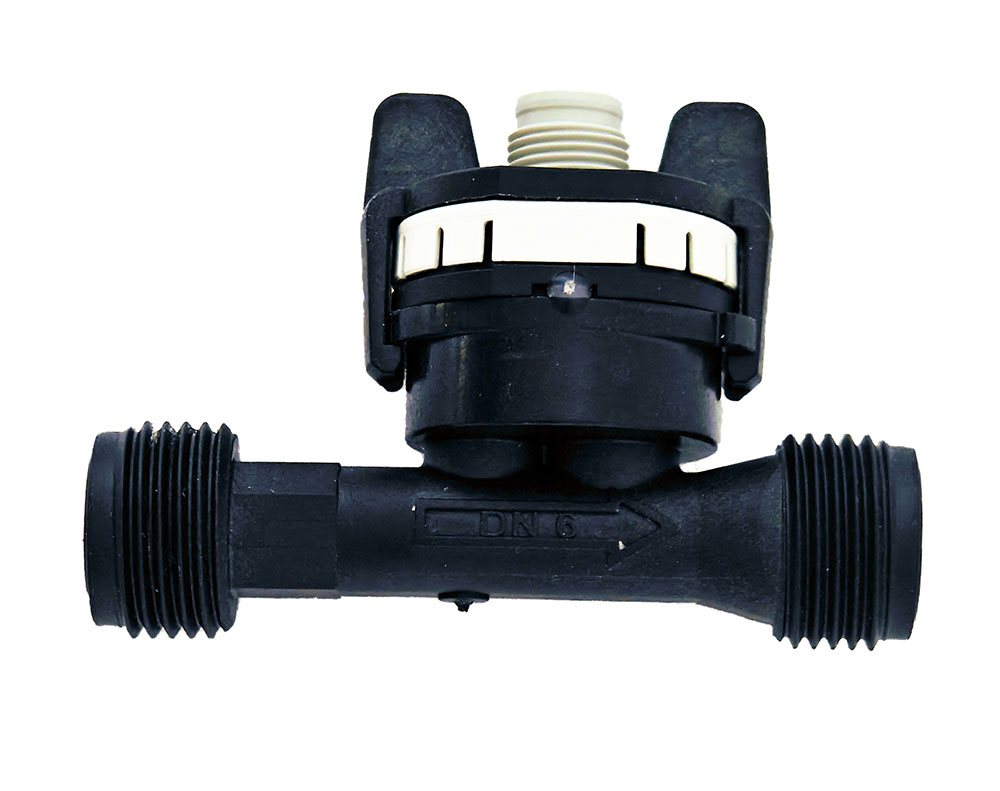

Durchflusssensor DN 6 / Huba Control 210.906241K
Technische Daten:
Durchflussmessung ohne Temperaturmessung
Nennweite / Durchflussbereich: DN 06; 0.5 bis 10 l/min
Speisung / Ausgang: 4.75 bis 33 VDC
Frequenzausgang: Rechteckfrequenz (Pulssignal)
elektrischer Anschluss: Rundstecker (3-polig), M12x1 (IP65)
Kondensationsschutz
Dichtmaterial: EPDM (lebensmittelecht)
Rohranschluss Gehäuse: G 1/2"
Dieser hochpräzise Durchflusssenor ist ideal für die indirekte Messung von kleinen Durchflussmengen. Bei richtiger Einstellung misst er auch die Durchflussmengen von CO2 - haltigen Getränken.
Messprinzip Flaschenfüllung: Bei der Füllung der Flasche gibt der Sensor eine bestimmte Anzahl Impulse aus, welche von einer Steuerung gezählt werden. Für die folgende Flasche wird der Durchfluss dann gestoppt, wenn dieselbe Impulsanzahl erreicht ist. Die Anzahl der Impulse ergibt sich aus der Anzahl der Wirbel, welche hinter einem Schwimmkörper in großer Regelmäßigkeit entstehen und mit einem Drucksensor aufgenommen werden. Durchflusssensoren nach dem Vortex - Prinzip sind gegenüber solchen mit Turbinen extrem resistent gegenüber Verschmutzung, da es keine beweglichen Teile im Strömungskanal gibt.
