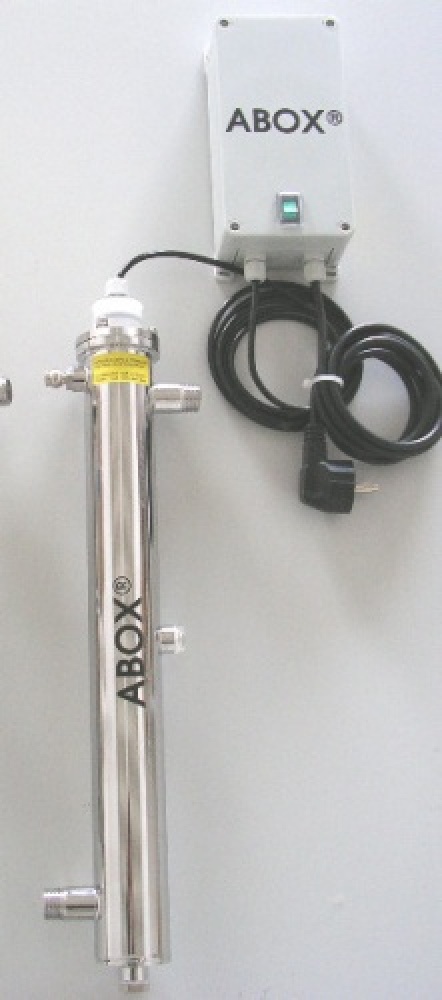

UV Desinfektion Anlage ABOX S36 (Standard-Ausführung) für Trinkwasser ist CE konform ausgeführt.
Die Desinfektionsanlage dient der Desinfektion ( Entkeimung ) von 3 m³/h klarem Trinkwasser und Brauchwasser bis zu einer Mindesttransmission (Trübung des Wassers) von 96 % bei T1cm (Messabstand) welches folgenden Kennwerten nicht überschreiten sollte (Werte bitte Ihrer Wasseranalyse entnehmen):
Eisen: max. 0,2 mg/l
Mangan: max. 0,05 mg/l
pH-Wert: 6,5 - 9,5
Schwebstoffe: max. 10 mg/l (Wasser erscheint klar)
Keimanzahl (Bakterien, Viren, Algen usw.) bis max. 500 /ml
Liegen die Werte außerhalb dieser Grenzen können wir dennoch durch geeignete zusätzliche Filter und Behandlungsmethoden Ihr Wasser in Trink- oder Brauchwasser umwandeln. Bitte hierzu die Wasseranalyse oder eine Flasche Wasser zwecks Wasseranalyse zuschicken.
Aufbau:
Der Reaktorraum ist eine zylindrische Bestrahlungskammer aus lebensmittelechtem rostfreien VA-Stahl ( Werkstoff 1.4571 - badgebeizt und elektropoliert ).
Oben und unten sind seitenversetzt ein Wasserein- und -auslass mit Zoll-Außengewinde angeordnet.
Der zentrisch oder die konzentrisch im Reaktor angeordneten Niederdruckstrahler ( 254 nm Wellenlänge) sind mit einem Quarzschutzrohr umhüllt, die mit einem Dicht-/Rückhalteflansch im Reaktor eingesetzt sind. Die Wartungshandhabung ist damit sehr schnell und sicher ausführbar.
Mittig am Reaktor befindet sich ein Sichtfenster (ABOX Typ S) für die visuelle Kontrolle des Bestrahlungsraumes bzw. bei den überwachten UV-Anlagen (Typen S-M, C, GL) ist es ein Sensor. Zusätzlich besitzt der Reaktor oben und unten ein Entlüftungsventil und ein Spül/Entleerungsventil mit R 1/4" -Gewindeanschluss. Zusätzliche Wasser-Umleitbleche aus VA-Stahl im inneren des Reaktors gewährleisten die intensive Bestrahlung des Wassers.
Ein Schaltkasten mit Betriebsstundenzähler und Betriebsanzeige komplettiert die Standardanlagen. Bei den überwachten Anlagen vom Typ S-M, C und GL gibt es eine Überwachungseinheit, die den ordnungsgemäßen Betrieb der UV-Anlage mittels Sensor ausmisst und Störungen signalisiert bzw. die Anlage abschaltet.
Technische Daten Reaktor :
Zulässiger Wasserdruck im Reaktor: 10 bar (bei höheren Drücken bitte angeben)
Abmessung des Reaktors: Durchmesser 88 mm, Länge 1000 mm
Temperaturbereich: 2 - 40° C
Zulässiger Volumenstrom: 3 m³/h
Niederdruck-Quecksilber-Dampflampe : Wellenlänge 254 nm, Lebensdauer 8000 h
- Anzahl der UV-Strahler: 1 Stück
- UV-Strahlerleistung: 36 Watt
Rohranschluss (Ein- und Auslass): 1 " Außengewinde
min. Abstand zur Decke beim senkrechtem Einbau: 1000 mm
Technische Daten Steuereinheit:
Ausgeführt nach VDE - Richtlinien, komplett verdrahtet und beschriftet.
Steckerfertige Ausführung (Netzstecker und Strahlerversorgungskabel vormontiert)
Material: Thermoplast PS, optional Aluminiumgehäuse
Netzanschluss: 230 V, 50 Hz
Gesamtleistung: 50 W
Schutzart: IP 64 bzw. IP 54
Größe: 290 x 190 x 110 mm, oder 350 x 240 x 110 (L x B x H)
1 Stück 2-poliger EIN/AUS-Schalter mit Betriebsanzeige grün leuchtend
1 Stück Vorschaltgerät zur Versorgung des Strahlers
1 Stück Betriebsstundenzähler
1 Stück Netzversorgungskabel 2 m mit Stecker
1 Stück Strahlerversorgungskabel 2 m mit aufgebauter 4-pin-Strahler-Kupplung
1 Stück Strahlerabdeckkappe IP 65
1 Stück PG-Verschraubung IP 65
1 Stück Absicherung 2 A
Technische Änderungen durch Weiterentwicklungen behalten wir uns vor.
