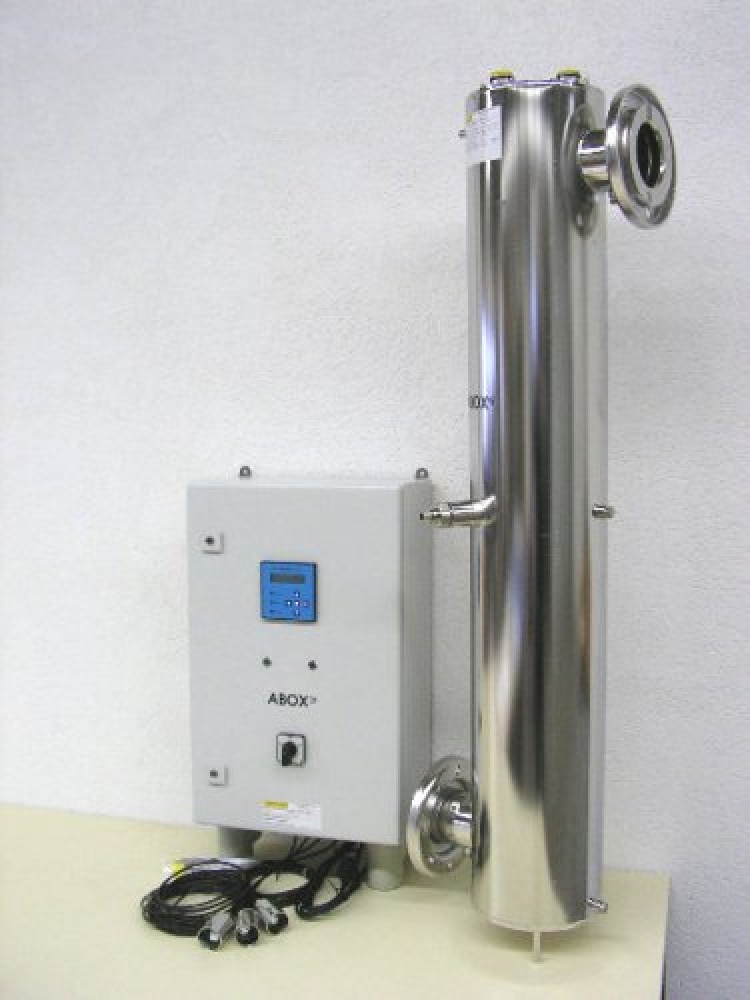

Die UV-Anlage ABOX S1400-Ü zur Desinfektion von Trinkwasser bis 200 m³/h hat folgende Eckdaten:
Ausführung gemäß CE-Konformität.
Durchflußleistung: 200 m³/h bis zu einer Mindesttransmission von 96 % bei T1cm und einer Strahlernutzungsdauer von 8000 Stunden bei kontinuierlichem Betrieb.
Bestrahlungskammer aus korrosionsfestem und UV-strahlungsbeständigem Werkstoff, mit intern zentrisch angeordnetem UV-Strahler
Werkstoff: Edelstahl 1.4571, badgebeizt und elektropoliert
Anschluß: DN 250 AG, optional ist der Anschluß nach Kundenwunsch möglich
Betriebsdruck max. 10 bar
Leergewicht: aus den technischen Daten entnehmen
Abmessungen aus den technischen Daten entnehmen
Strahler-Ausbauhöhe über Bestrahlungskammer für Strahlerwechsel ca. 1.000 mm (Abstand bis zur Zimmerdecke)
Bestehend aus:
8 Stk. 200 W- Niederdruckstrahler , 254 nm Wellenlänge
8 Stk Quarzschutzrohr
8 Stk Dicht-/Rückhalteflansch aufgesetzt, für sehr einfache Wartungshandhabung
1 Stk. Sichtfenster für visuelle Kontrolle des Bestrahlungsraumes bzw. Anschluss für Sensor
1 Stk. Entlüftungsventil R Œ"
1 Stk. Spül/Entleerungsventil R Œ"
Steuereinheit
Ausgeführt nach VDE - Richtlinien, komplett verdrahtet und beschriftet.
Steckerfertige Ausführung (Netzstecker und Strahlerversorgungskabel vormontiert)
Material: Thermoplast PS, optional Aluminiumgehäuse
Netzanschluß: 230 V, 50 Hz
Gesamtleistung: 1600 W
Schutzart: IP 64 bzw. IP 54
Größe: 290 x 190 x 110 mm, oder 350 x 240 x 110 (L x B x H)
Beinhaltet:
1 Stk. EIN/AUS-Schalter mit Betriebsanzeige grün leuchtend
8 Stk. Vorschaltgerät zur Versorgung des Strahlers
1 Stk. Betriebsstundenzähler
1 Stk. Netzversorgungskabel 2 m mit Stecker
8 Stk. Strahlerversorgungskabel 2 m mit aufgebauter 4-pin-Strahler-Kupplung
8 Stk. Strahlerabdeckkappe IP 65
8 Stk. PG-Verschraubung IP 65
Technische Änderungen durch Weiterentwicklungen behalten wir uns vor.
UV-Überwachung
Zur kontinuierlichen strahlungsmeßtechnisch selektiven Überwachung und Erfassung der UV-Strahlung bzw. der Referenzbestrahlungsstärke in Abhängigkeit der UV-Transmission (Wasserqualität), der Quarzschutzrohrablagerungen und der Strahleremission.
Beinhaltet:
1 Stk UV-Monitor (integriert in die Systemsteuerung)
3 Stk Leuchtdioden zur Signalisierung des Betriebszustandes
(Betrieb, Vorwarnpunkt/Reinigung und Schaltpunkt)
1 Stk Fotosensor in Material 1.4571 - Edelstahlgehäuse, incl. Sensorkabel
zur Aufnahme der UV-Bestrahlungsstärke, Quarzglaslinse zur Erweiterung des Erfassungsbereiches Fotoelement für 254 nm mit hoher Meßgenauigkeit und langer Lebensdauer
Ausgänge: ein Relaisausgang (Wechsler ), Schaltschwelle fest durch Vorgabe, gebunden an LED rot
Anschlüsse: Summenstörmeldung, MV
Sensor : Ausgangssignal Spannungsausgang: 0 - 1V, Stromausgang 4 - 20 mA
Technische Änderungen durch Weiterentwicklungen behalten wir uns vor.
