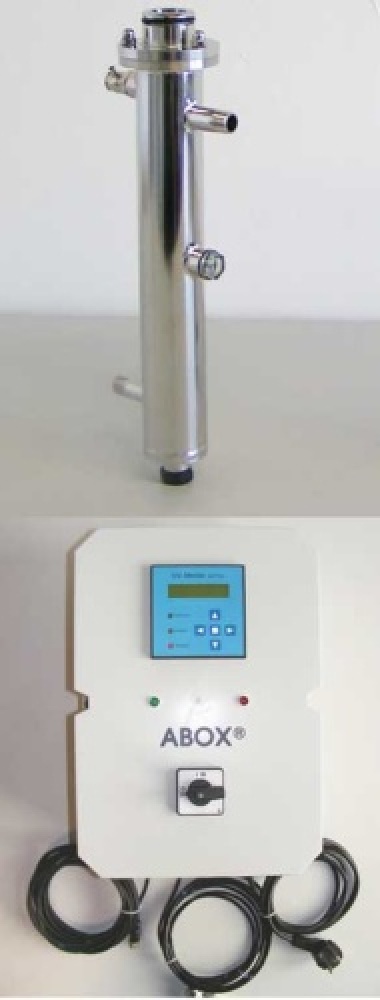

Die UV-Anlage ABOX S6-Ü zur Desinfektion von Trinkwasser bis 0,1 m³/h hat folgende Eckdaten:
Die Desinfektionsanlage dient der Desinfektion ( Entkeimung ) von 0,1 m³/h klarem Trinkwasser und Brauchwasser bis zu einer Mindesttransmission (Trübung des Wassers) von 96 % bei T1cm (Messabstand) welches folgenden Kennwerten nicht überschreiten sollte (Werte bitte Ihrer Wasseranalyse entnehmen):
Eisen: max. 0,2 mg/l
Mangan: max. 0,05 mg/l
pH-Wert: 6,5 - 9,5
Schwebstoffe: max. 10 mg/l (Wasser erscheint klar)
Keimanzahl (Bakterien, Viren, Algen usw.) bis max. 500 /ml
Liegen die Werte außerhalb dieser Grenzen können wir dennoch durch geeignete zusätzliche Filter und Behandlungsmethoden Ihr Wasser in Trink- oder Brauchwasser umwandeln. Bitte hierzu die Wasseranalyse oder eine Flasche Wasser zwecks Wasseranalyse zuschicken.
Aufbau:
Der Reaktorraum ist eine zylindrische Bestrahlungskammer aus lebensmittelechtem rostfreien VA-Stahl ( Werkstoff 1.4571 - badgebeizt und elektropoliert ), die senkrecht eingebaut wird.
Oben und unten sind seitenversetzt ein Wasserein- und -auslass mit Zoll-Außengewinde angeordnet.
Der zentrisch oder die konzentrisch im Reaktor angeordneten Niederdruckstrahler ( 254 nm Wellenlänge) sind mit einem Quarzschutzrohr umhüllt, die mit einem Dicht-/Rückhalteflansch im Reaktor eingesetzt sind. Die Wartungshandhabung ist damit sehr schnell und sicher ausführbar.
Mittig am Reaktor befindet sich ein Sichtfenster (ABOX Typ S) für die visuelle Kontrolle des Bestrahlungsraumes bzw. bei den überwachten UV-Anlagen (Typen S-M, C, GL) ist es ein Sensor. Zusätzlich besitzt der Reaktor oben und unten ein Entlüftungsventil und ein Spül/Entleerungsventil mit R 1/4" -Gewindeanschluss. Zusätzliche Wasser-Umleitbleche aus VA-Stahl im inneren des Reaktors gewährleisten die intensive Bestrahlung des Wassers.
Ein Schaltkasten mit Betriebsstundenzähler und Betriebsanzeige komplettiert die Standardanlagen. Bei den überwachten Anlagen vom Typ S-M, C und GL gibt es eine Überwachungseinheit, die den ordnungsgemäßen Betrieb der UV-Anlage mittels Sensor ausmisst und Störungen signalisiert bzw. die Anlage abschaltet.
Technische Daten Reaktor :
Zulässiger Wasserdruck im Reaktor: 10 bar (bei höheren Drücken bitte angeben)
Abmessung des Reaktors: Durchmesser 51 mm, Länge 390 mm
Temperaturbereich: 2 - 40° C
Zulässiger Volumenstrom: 0,1 m³/h
Niederdruck-Quecksilber-Dampflampe : Wellenlänge 254 nm, Lebensdauer 8000 h
- Anzahl der UV-Strahler: 1 Stück
- UV-Strahlerleistung: 4 Watt
Rohranschluss (Ein- und Auslass): 1/2 " Außengewinde
min. Abstand zur Decke beim senkrechtem Einbau: 400 mm
Steuereinheit zur Überwachung
Ausgeführt nach VDE - Richtlinien, komplett verdrahtet und beschriftet.
Steckerfertige Ausführung (Netzstecker und Strahlerversorgungskabel vormontiert)
Material: Thermoplast PS, optional Aluminiumgehäuse
Netzanschluss: 230 V, 50 Hz
Gesamtleistung: 15 W
Schutzart: IP 64 bzw. IP 54
Größe: 290 x 190 x 110 mm, oder 350 x 240 x 110 (L x B x H)
Beinhaltet:
1 Stück 2-poliger EIN/AUS-Schalter mit Betriebsanzeige grün leuchtend
1 Stück Vorschaltgerät zur Versorgung des Strahlers
1 Stück Betriebsstundenzähler
1 Stk. Netzversorgungskabel 2 m mit Stecker
1 Stück Strahlerversorgungskabel 2 m mit aufgebauter 4-pin-Strahler-Kupplung
1 Stück Strahlerabdeckkappe IP 65
1 Stk. PG-Verschraubung IP 65
1 Stück Absicherung 2 A
UV-Überwachung
Zur kontinuierlichen strahlungsmesstechnisch selektiven Überwachung und Erfassung der UV-Strahlung bzw. der Referenzbestrahlungsstärke in Abhängigkeit der UV-Transmission (Wasserqualität), der Quarzschutzrohrablagerungen und der Strahleremission.
Beinhaltet:
1 Stück UV-Monitor (integriert in die Systemsteuerung)
3 Stück Leuchtdioden zur Signalisierung des Betriebszustandes
(Betrieb, Vorwarnpunkt/Reinigung und Schaltpunkt)
1 Stück Fotosensor in Material 1.4571 - Edelstahlgehäuse, incl. Sensorkabel
zur Aufnahme der UV-Bestrahlungsstärke, Quarzglaslinse zur Erweiterung des Erfassungsbereiches Fotoelement für 254 nm mit hoher Messgenauigkeit und langer Lebensdauer
Technische Änderungen durch Weiterentwicklungen behalten wir uns vor.
