Lagerregale aus Edelstahl nach Maß

Maximaler Stauraum und perfekte Hygiene; Beratung bei der Zusammenstellung

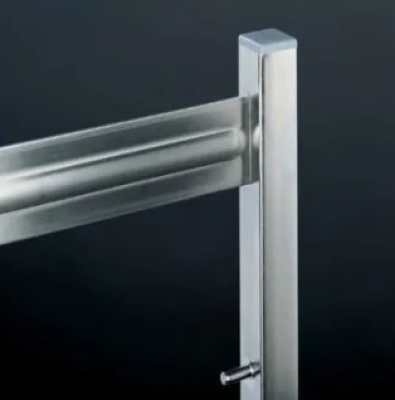

• Regalständer aus 25 x 25 x 1,25 mm Vierkantrohr, Werkstoff V2A (1.4301), mit stabilisierenden Querverbindungen aus Flachprofil 50 x 3 mm
• Im Abstand von 150 mm können die Fachböden auf fest verschweißten Auflagenbolzen Ø 7 mm eingehängt werden.
• Hygienische Abdichtung der Ständer durch höhenverstellbare Schraubfüße (20 mm Höhenverstellbarkeit) und obere Abschlusskappen aus Kunststoff, dadurch im Gegensatz zu Steckregalsystemen komplett geschlossene Oberfläche an den Ständern und somit deutlich weniger anfällig für Verschmutzung und einfach zu reinigen
• Geschlossene Fachböden längsseitig 40 mm und stirnseitig 30 mm abgekantet und nach Innen gefalzt, dadurch gratfreie Schnittkante.
• Temperaturbereich -40°C bis + 60°C
• Einsatzgebiete: als Lebensmittelregal in Tiefkühllager, Kühlzelle, Trockenlager, Produktionsküchen, Spülküchen, als dauerhaftes Industrieregal, Laborregal etc.

Keine kompletten Lagerregale aus Edelstahl im Shop?

Grundlagen des Regalbaues

Ein einzelnes Lagerregal (Grundregal) besteht aus zwei Seitenteilen (den Regalständern), mehreren Fachböden und aus einer Kreuzverstrebung bzw. aus Längsverbindern zur Stabilisierung. An dieses Grundregal kann man maximal zwei Anbauregale links und rechts ohne zusätzliche Kreuzverstrebung ansetzen, wobei man pro Anbauregal nur eine zusätzliche Regalstütze benötigt, da sich die Fachböden des Anbauregales am Ständer des Grundregales einhängen lassen.

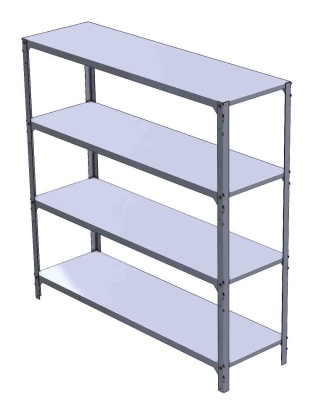

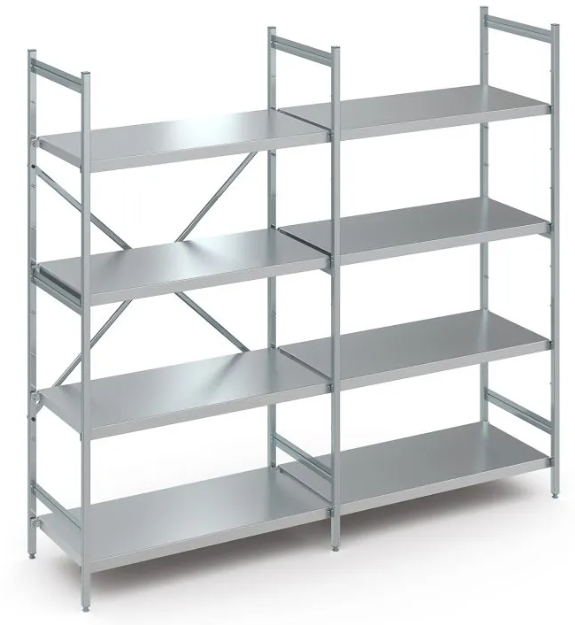

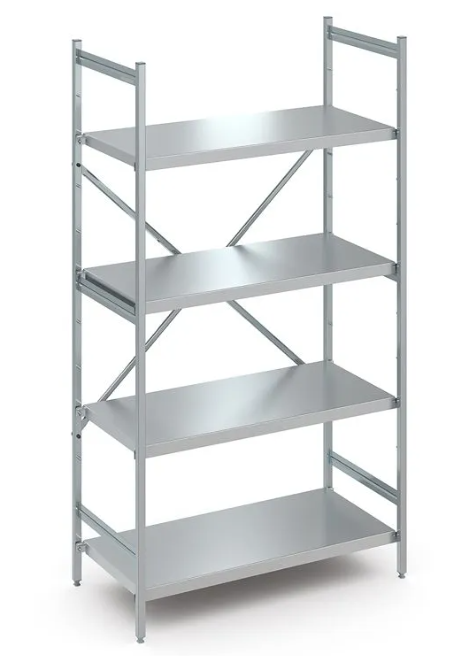

         Grundregal                        Grundregal + 1 x Anbauregal (rechts)                 Grundregal + 2 x Anbauregal (rechts + links)


Mit Eckverbindungsklammern (2 Stück pro Fachboden) kann man zudem auch Anbauregale im Winkel von 90° ansetzen, und mit Verbindungselementen, die zu einer speziellen Kreuzstrebe dazugehören, ist eine Rücken-an-Rücken-Aufstellung möglich.

Schritt - für - Schritt - Anleitung zur Konfiguration von Regalen

Jedes Grundregal muss aus den Grundkomponenten "Regalständer, Fachböden, Kreuzverstrebung" aufgebaut werden, Anbauregale bestehen aus jeweils einem Regalständer und den Fachböden.

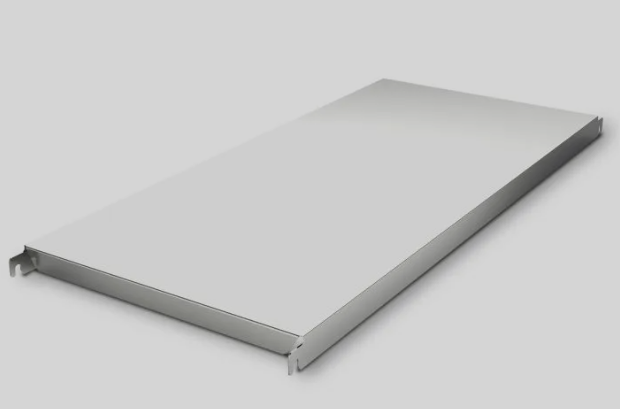

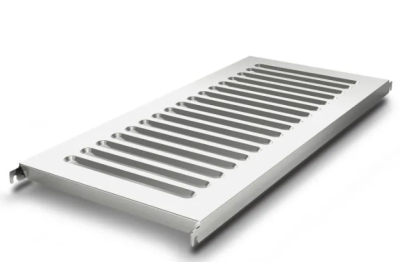

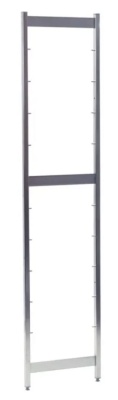

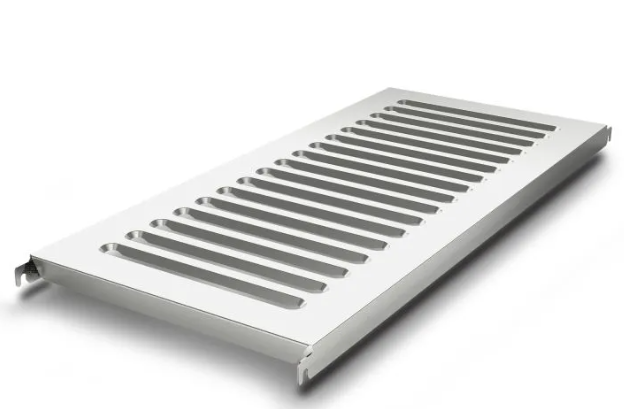

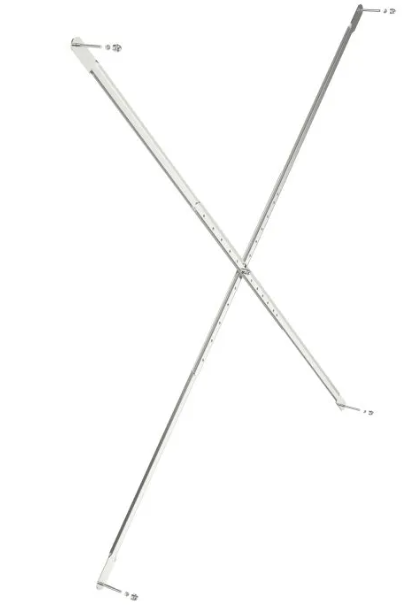

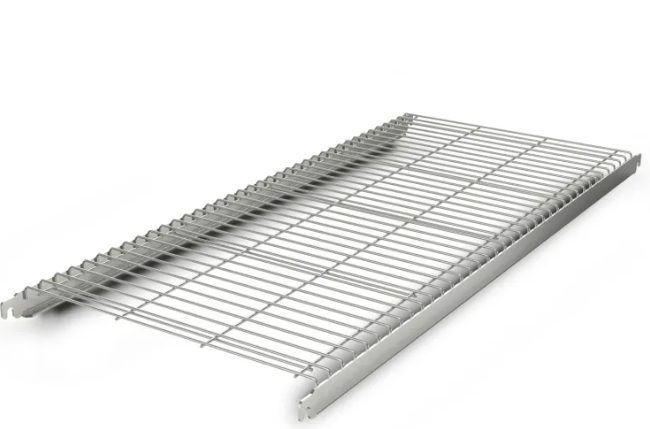

Regalständer             Fachboden geschlossen        Fachboden Blechrost         Fachboden Drahtrost                  Kreuzverstrebung

Nur durch die Aufteilung in die Komponenten, die jeweils im Konfiguratormenü alle Einzelvarianten enthalten, lassen sich die Kombinationsmöglichkeiten vollständig abbilden. Hierzu ist folgendes zu beachten:

Ein Grundregal ist minimal 600 mm und maximal 1.500 mm lang (breit). Längere (breitere) Regale werden mit Anbauregalen oder separaten Grundregalen realisiert. Bitte machen Sie zuerst eine Skizze Ihres Regales mit den Abmessungen Länge (Breite) x Tiefe x Höhe. Teilen Sie bei einer Länge (Breite) > 1.500 mm das Regal in Grund- und Anbauregal(e) auf, und legen Sie die Anzahl der nötigen Regalstützen, Fachböden und Kreuzverstrebungen fest. Hierzu folgendes Bauschema, die Grundregale haben jeweils eine Kreuzverstrebung:



                          Bauprinzip Grund- und Anbauregale

Dann wird in dieser Reihenfolge bestellt:

• Legen Sie zuerst die benötigte Anzahl Regalständer in der richtigen Höhe und Tiefe in den Warenkorb.
• Es folgen die Fachböden, Einteilung nach Typ, Länge (Breite) und Tiefe. Wenn Sie unterschiedliche Typen von Fachböden benötigen, wird zuerst Typ 1 in der gewünschten Anzahl in den Warenkorb gelegt, danach wird im selben Konfigurator Typ 2 ausgewählt und ebenfalls in der benötigten Stückzahl in den Warenkorb gelegt.
• Dann folgt die Kreuzverstrebung für die benötigten Grundregale, alternativ Längsverbinder (4 Stück pro Regalfeld!), um einen freien Zugang zu beiden Seiten des Grundregales zu ermöglichen.
• Am Ende des Bestellvorganges schreiben Sie in "Anmerkungen", welche Regale mit welchen Abmessungen Sie benötigen. Wählen Sie als Zahlungsmethode die Option "Vorkasse". Wir prüfen dann zuerst die komplette Konfiguration und melden uns bei Ihnen. Erst nach eingehender Prüfung und Rücksprache erhalten Sie eine Auftragsbestätigung mit allen Details, prüfen diese genau und zahlen per Banküberweisung.
• Kleinteile wie Eckverbindungsklammern für geschlossene Auflagen und Blechroste, Klammern für Drahtrostauflagen, Wandbefestigungen usw. werden für das konkrete Projekt nach Eingang Ihres Auftrages auf Basis Ihrer Angaben von uns zusammengestellt. Dasgleiche gilt für die komplette Zusatzausrüstung, z. B. Fachteiler, Durchschubsicherungen hinten und seitlich, Schienenregalsysteme, Bodendruck - Verteilungsplatten usw. Sie beschreiben uns, was das Edelstahlregal alles "können" muss, wir helfen beim notwendigen Feinschliff.

Allgemeine Hinweise zur Planung von Edelstahlregalen

• Ein Grundregal mit zwei Regalständern hat die Nennlänge (-breite) des zugehörigen Fachbodens, z. B. 1.300 mm, gemessen an der Außenkante der Regalständer.
• Ein Anbauregal mit einem Regalständer und am Grundregal eingehangenen Fachböden hat nicht die Nennlänge (-breite) des zugehörigen Fachbodens, sondern ist 25 mm (also um das Maß des nicht benötigten Regalständers) kürzer, z. B. Nennlänge (-breite) Fachboden = 900 mm - 25 mm = 875 mm Gesamtlänge Anbauregal.
• Die effektive Auflagefläche auf dem Fachboden ist in der Länge (Breite) 60 mm und in der Tiefe 70 mm kleiner als das Nennmaß des Fachbodens, also ergeben sich statt z. B. 600 mm lang x 400 mm tief nur 540 mm lang x 330 mm tief. Dies resultiert aus der flexiblen Einhängbarkeit der Fachböden.
• Bei Eckregalen verkürzt sich die Nennlänge (-breite) des Anbauregales durch die Einhängung mit Eckverbindungsklammern um 23 mm, also z. B. Nennlänge (-breite) 1.200 mm - 23 mm = 1.177 mm Länge (Breite) des Anbauregales.
• Es ist anzuraten, bei der Planung von Edelstahlregalen die vorhandenen Raummaße nicht bis auf den letzten Millimeter auszunutzen, etwas Sicherheit in der Berechnung beugt Schwierigkeiten beim Einbau vor.
• Ab einem Verhältnis von Regalhöhe zu Regaltiefe von > 5 : 1 sind Wandbefestigungen Pflicht, optimalerweise eine Wandbefestigung pro Regalständer.

Wichtige Details zum Regalaufbau

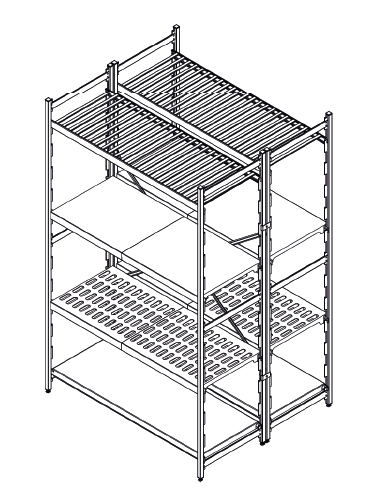

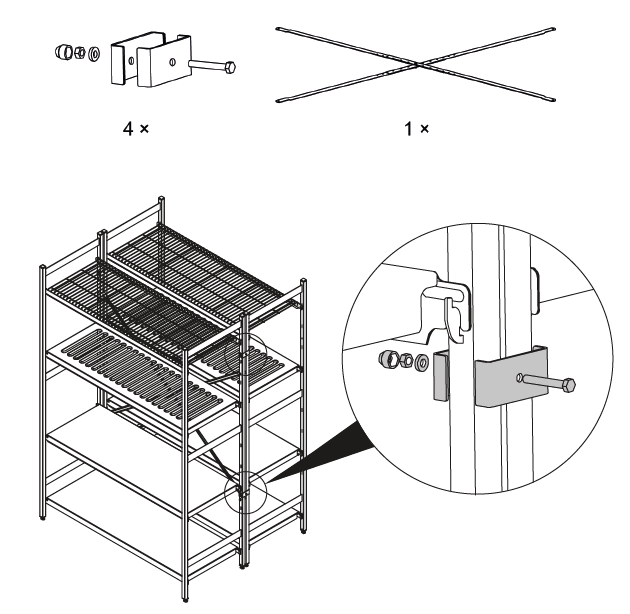

Wenn ein Grundregal frei im Raum aufgestellt wird, möchte man möglicherweise Zugang von beiden Längsseiten haben. Hier muss die sonst übliche Kreuzverstrebung (linkes Bild) zur Stabilisierung entfallen und durch 4 Längsverbinder (Bild Mitte) ersetzt werden. Für eine Rücken-an-Rücken-Aufstellung (rechtes Bild) gibt es zudem eine spezielle Kreuzverstrebung mit 4 zusätzlichen Verbindungselementen, mit welchen die Regalständer verschraubt werden. Hierbei wird nur ein Satz Kreuzverstrebung mit Verbindungselementen für beide Regale benötigt.

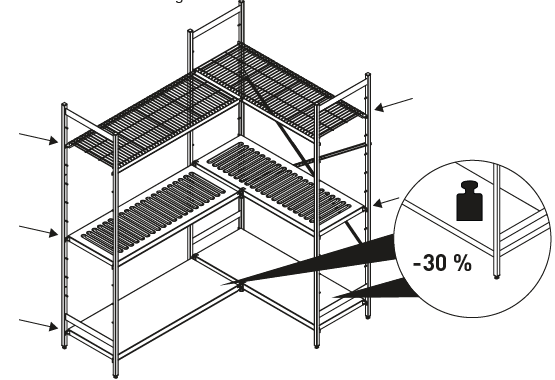

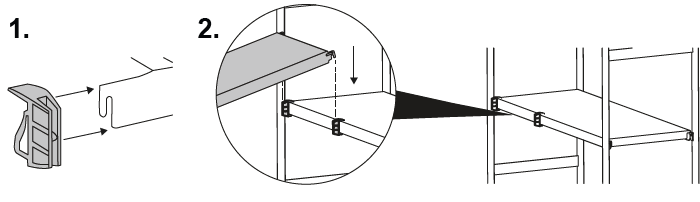

Die Verbindungselemente werden jeweils am Fachboden des Grundregales aufgeschoben bzw. eingehangen. Pro Fachboden sind zwei Elemente vorzusehen, an denen dann wiederum die Fachböden des Anbauregales im Winkel von 90° eingehangen werden. Zu beachten ist, dass hierdurch die maximale Last pro Fachboden um 30 % geringer ist als bei einfachen Grundregalen und Anbauregalen in Längsrichtung (linkes Bild). Zur Nivellierung bei unebenen Bodenverhältnissen dienen höhenverstellbare Füße an den Regalständern (rechtes Bild).



        maximale Fachlast bei Eckregalen                                                          höhenverstellbare Füße zur Nivellierung

Planungsbeispiele für ein individuelles Regal

Beispiel 1: gerades Regal in Wandaufstellung

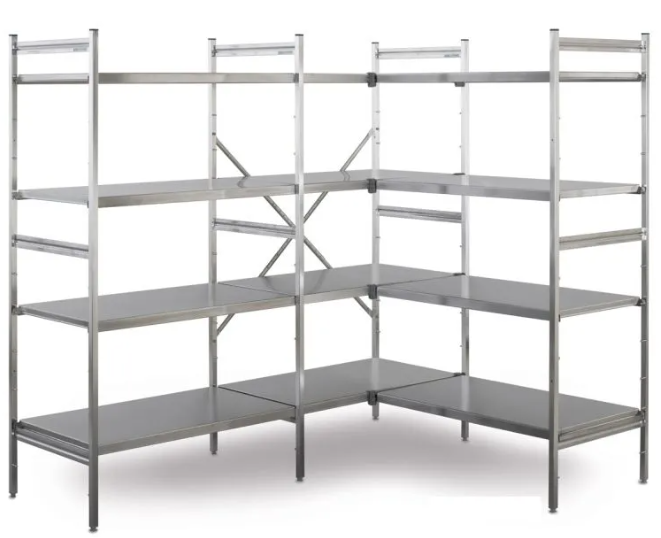

Beispiel 2: Eckregal in Wandaufstellung

Abmessungen Eckregal: 1.500 mm von der Ecke in eine Richtung, 1.500 mm von der Ecke 90° in andere Richtung, 1.200 mm hoch, 300 mm tief, 3 Fachböden geschlossen durchgehend

Planung Regalfelder: 1 Grundregal 1.500 mm lang (breit), wird in die Ecke geschoben, 1 Anbauregal 1.200 mm lang (breit), wird an Grundregal im Winkel von 90° eingehangen = 2 Regalfelder => Nennlänge Grundregal = 1.500 mm, effektive Länge Anbauregal = 1.200 mm - 23 mm = 1.177 mm (Abstand freie Stirnseite des Anbauregales von der Ecke = 1.177 mm + 300 mm = 1.477 mm)

Planung Regalstützen: 1 Grundregal mit 2 Regalstützen, 1 Anbauregal mit 1 Regalstütze = 3 Regalstützen 1.200 mm hoch x 300 mm tief

Planung Fachböden: 3 Fachböden 1.500 lang x 300 tief im Grundregal, 3 Fachböden 1.200 lang x 300 tief im Anbauregal

Planung Stabilisierung Grundregal: 1 Satz einfache Kreuzverstrebung, keine Zugänglichkeit von der Rückseite nötig, da Wandaufstellung

Planung Eckverbindungsklammern: 3 zu verbindende Fachböden à 2 Klammern = 6 Eckverbindungsklammern
​​
