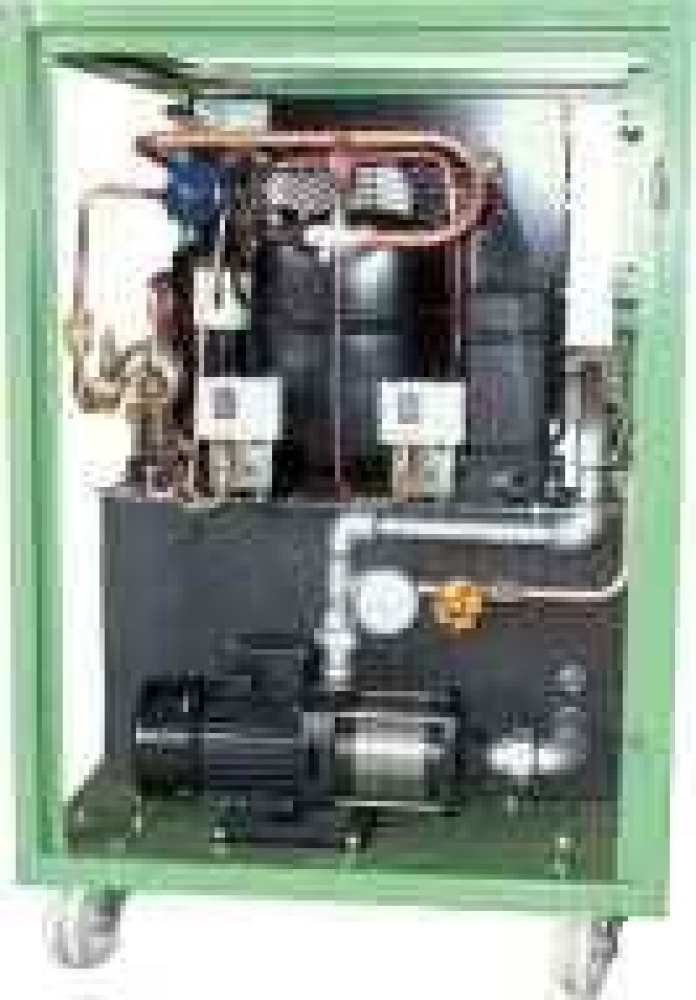

Glykolkühlmaschine für eine Glykoltemperatur bis -3°C und einem Kühlkreislauf
(Kühlleistung ist ausreichend für 30 bis max. 50hl Bier)
Leistungsdaten:
1. Kühlleistung 12 kW
2. Glykolaustritt -3°C
3. Umgebungstemperatur bis 32°C
4. Glykolumwälzmenge 3,0 m³/h, max. 1,5 bar
5. Glykol-Puffertank
6. kompakte Bauweise
7. Aufstellung stationär
Kühlleistung ist ausreichend für 30 bis max. 50hl Bier
Ausführung:
Luftgekühlte Ausführung zur Aufstellung im Gebäude (manuelle Befüllung)
Glykolgemisch: 30% Glykol / 70% Wasser
Kältemittel: R404a
Anzahl der Verdichter: 1 Stück
Leistungsregulierung: ohne
Motorleistungsaufnahme: 7,5 kW
bei Betriebsbedingungen
Verdichteranlauf: entlastet über Teilwicklungsstart
Glykol-Anschlüsse: R 1"
Betriebsspannung: 400 V / 50 Hz
Steuerspannung: 230 V / 50 Hz
Abmessungen:
Länge: ca. 1.250 mm
Breite: ca. 1.100 mm
Höhe: ca. 1.800 mm
Die Maßänderungen sind möglich.
TECHNISCHE BESCHREIBUNG ZUR KÜHLMASCHINE:
Kolbenverdichter
Vollhermetische Bauart, mit Absperrventilen an Saug- und Druckseite einschließlich Prüfanschlüsse, Sauggas gekühlter Antriebsmotor mit Motorschutzeinrichtung, Teilwicklungsstart und Kurbelgehäuseheizung (2900 Upm)
Plattenverdampfer
Material: Edelstahl
Kältemittelkreislauf
Aus Kupferrohren in Kältemaschinenqualität
Unter Schutzgas gelötet mit: Filtertrockner, Magnetventile, Schauglas mit Feuchtigkeitsindikator, thermostatisches Expansionsventil mit äußerem Druckausgleich und Druckbegrenzung, Betriebsfüllung mit Kältemittel R404a und Kältemaschinenöl.
Kreislauf Kühlmedium
mit Anschlüssen für verbraucherseitigen Ein- und Austritt
Sicherheitseinrichtungen
Alle erforderlichen kältetechnischen Teile wie: Magnetventil, Expansionsventil, Schauglas mit Feuchtigkeitsindikator, Filtertrockner, Absperrventile, Saugund Druckmanometer mit Glyzerinfüllung und Sauggas- Wärmetauscher.
elektronische Temperaturregelung
Kältemittelsammler
Elektroschaltschrank
Gefertigt nach: VDE-Vorschriften
Schutzart: IP55
Betriebsspannung: 400V / 50 Hz
Steuerspannung: 230V / 50 Hz
Folgende Teile sind eingebaut: Hauptschalter, Schutzschalter, Sicherungen, Schütze, Ein- und Ausschalter, Betriebs- und Störleuchten und Sammelstörmeldung. Alle Antriebe, Regel- und Sicherheitsgeräte sind elektrisch komplett verdrahtet und mit dem Elektroschaltschrank verbunden.
Motorvollschutzeinrichtungen, Niederdruckschalter, Hochdruckbegrenzer, Druckbegrenzung des Expansionsventils, Strömungswächter
