Gegendruckfüller mit Ständer für Bier und CO2-haltige Getränke für Flaschen und Partyfässer
ACHTUNG!
Wenn Sie Getränke mit höherem Säuregehalt (Weine, Cocktails, Limonaden, Kombucha) abfüllen wollen, empfehlen wir die Ausführung in Edelstahl, bei der alle getränkeberührenden Teile aus Edelstahlkomponenten bestehen. Dies gilt auch, wenn mit agressiven Medien (stärkere Säuren und Basen) desinfiziert werden soll. Der hier verkaufte Flaschenfüller hat Komponenten aus vernickeltem Messing, welche gegenüber aggressiven Medien weniger Haltbarkeit aufweisen.
Aufbau

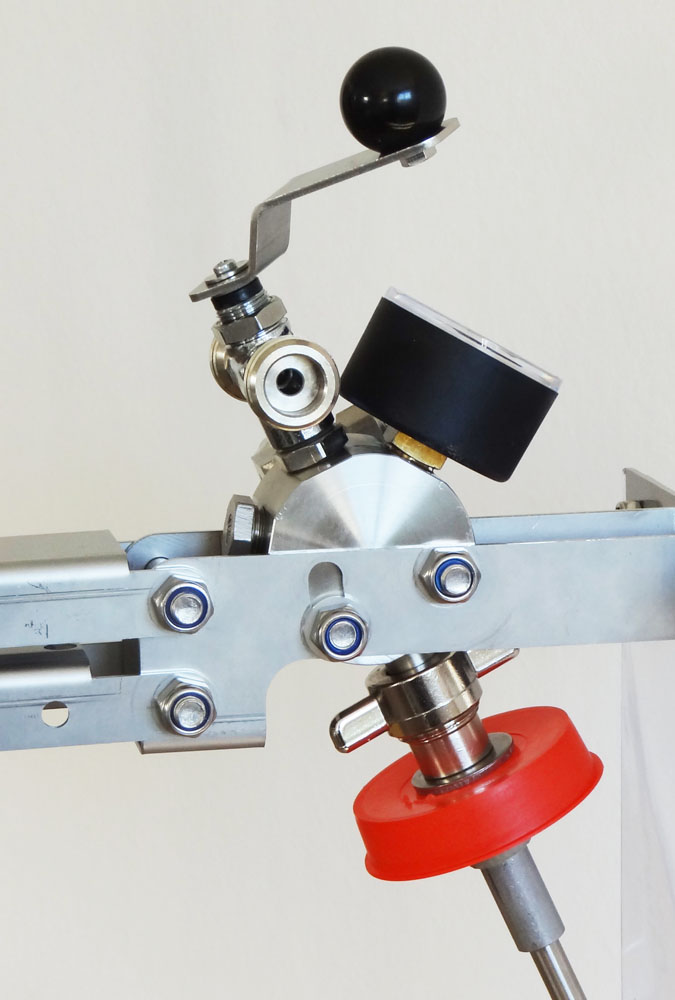

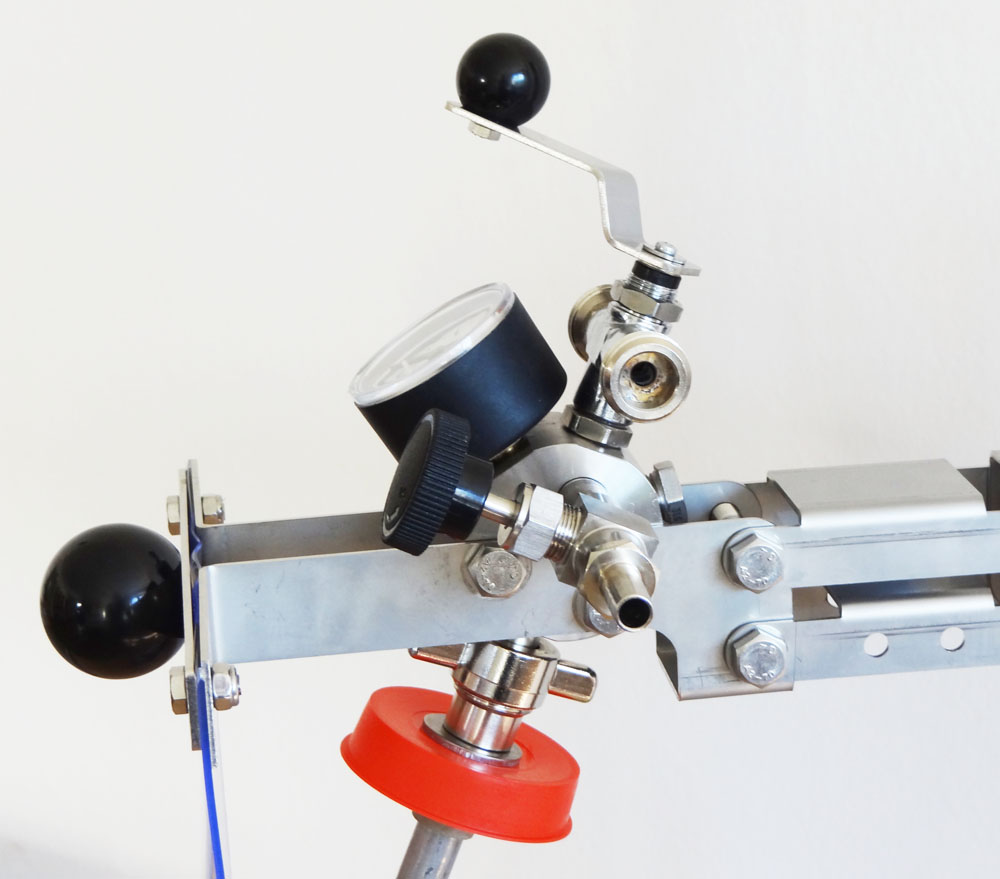

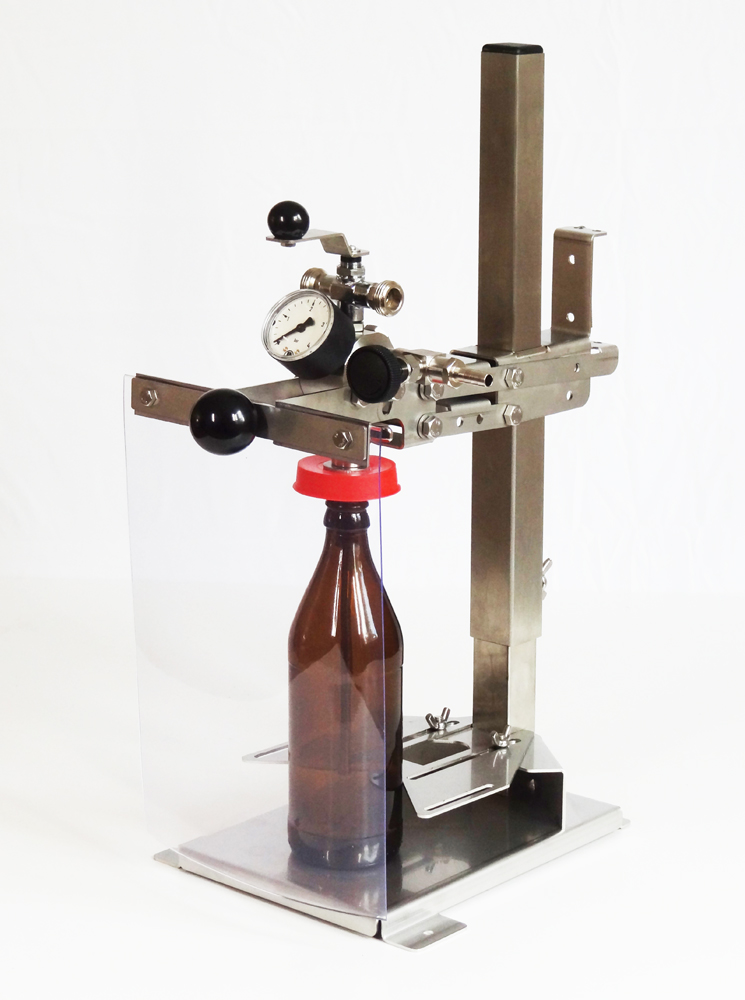

Der Gegendruckfüller besteht aus einem Edelstahlständer und einer verschiebbaren Halterung mit Edelstahlfüllkopf. Der Füllkopf wird auf die Flaschenhöhe bzw. Siphonhöhe eingestellt und die Halterung in dieser Stellung mit einer Flügelschraube arretiert. Der Füllkopf ist nach vorn schwenkbar. Das erleichtert das Zuführen und Herausnehmen der Flaschen und der Siphons. Der 3-Wegehahn ermöglicht eine einfache Umstellung vom CO2-Vorspannen auf das Abfüllen des Getränkes.
Ein Manometer dient der Druckkontrolle. Das seitliche Nadelventil mit 8 mm Tülle dient der Spülung und Reinigung des Füllkopfes und gleichzeitig als CO2-Ablassventil. Es wird zum definierten schnellen Füllvorgang und zur Druckentlastung nach dem Füllen genutzt. Das Füllorgan besteht aus einem 8 mm Edelstahlrohr und 3 auswechselbaren Steigrohren mit Gummistopfen und Spritzschutz. Mit einer hinten angeordneten Zugfeder wird der Andruck des Gummistopfens auf den Flaschenhals realisiert. Die Feder zieht den gesamten Füllkopf nach unten.
Vorbereitung
Der Ständer des Flaschenfüllers muss vor Nutzung auf einem Tisch befestigt werden. Damit der Schwenkmechanismus nutzbar ist, ist die Grundplatte des Flaschenfüllers im Abstand von ca. 2 cm parallel zur Tischkante anzuordnen und in dieser Stellung zu befestigen. Die Flaschen (Partyfässer) müssen sich problemlos in der geschwenkten Stellung auf die Füllorgane aufschieben und herunterziehen lassen.
Der CO2-Anschluss (Ventil mit 4 mm Tülle) wird an das Druckminderventil der CO2-Flasche und das Bierventil (oben - 8 mm Tülle) wird an die Getränkezuführung angeschlossen. An das Reinigungsventil (CO2-Ablassventil) ist ein Schlauch anzuschließen. Dieser wird in einen leeren Behälter der auf den Grundboden des Tisches oder neben dem Tisch steht geleitet. Mit diesem ist die Druckentlastung nach dem Füllvorgang gewährleistet.
Füllen von Flasche
Leere Flasche wie bereits beschrieben auf das Füllorgan des Füllers aufschieben und die Flasche gegen den Anschlag auf der Grundplatte abstellen. Bitte darauf achten das alle Ventile geschlossen sind.
Den CO2-Einlass mittels 3-Wegehahn ca. 2 Sekunden öffnen, um die Flasche vorzuspannen. 3-Wegehahn schließen. Der Vorspanndruck in der Flasche und der Druck im KEG sind gleich. Sie liegen ca. 0,5 bis 1 bar über dem Sättigungsdruck im KEG.
Den Getränkezufluss mittels des 3-Wegehahns öffnen und das CO2-Ablassventil so einstellen, dass ein zügiger Füllvorgang realisiert wird. Sobald die Flasche gefüllt ist den 3-Wegehahn schließen (Mittelstellung). Das CO2-Ablassventil verbleibt in der Stellung. Nachdem das Manometer auf 0 steht,
die gefüllte Flasche anheben und mit der Schwenkbewegung des Füllkopfes nach oben führen. Die Flasche vom Füllorgan ziehen und sofort verschließen. Den Vorgang mit der nächsten leeren Flasche fortsetzen. Ist einmal das Ablassventil optimal eingestellt, können Sie dieses in dieser Stellung belassen. Es muss nicht mehr geschlossen werden.
Optionales Zubehör
Wir bieten optional eine verschiebbare Einheit, die ein schnelles Heben und Senken der gesamten Einheit ermöglicht an, diese ist gut für Partyfässer aber auch für Flaschen bis 0,5 Liter einsetzbar.
Bitte beachten Sie, dass beide M8 Schraube den Füllkopf in der senkrechten Stellung sicher spannen und die M6-Schraube eingeschraubt ist. Die obere Einheit ist dadurch starr und die kleine Feder hat keine Funktion. Die große waagerechte Feder drückt den Füllkopf nach unten und nach oben. Die angebaute Einheit wie in der bildlichen Darstellung einstellen. Zwischen den beiden Führungen sollte nach dem Verschließen des Partyfasses mit dem Stopfen noch ca. 5 mm Abstand sein, so dass das Fass sicher verschlossen wird.
Einsatzgebiet für Hobbybrauer, Gaststätten, Restaurants und Heimbrauer:
- 0,3 Liter Flaschen
- 0,5 Liter Flaschen
- 0,5 Liter Maurerflaschen
- 1 Liter Maurerflaschen
- 1,5 Liter Maurerflaschen
- 2 Liter Maurerflaschen
- für Partyfässer und Siphons bedingt geeignet - bitte setzen Sie hierzu das Zubehör ein
Ausführung:
- Füllkopf für Öffnung 17 bis 20 mm (Schnellwechselsystem)
- Füllkopf für Öffnungen 22 bis 26 mm (Schnellwechselsystem)
- Füllkopf für Öffnungen 42 bis 48 mm (Schnellwechselsystem)
Hinweise:
Beim überwiegenden Abfüllen von Partyfässern liefern wir auf Wunsch zu dem Füller das entsprechende Bedienzubehör
